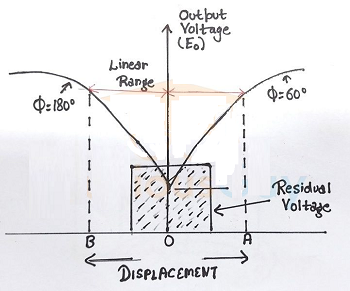

線性差動傳感器的傳遞函數。x軸代表車身的位移，y軸代表LVDT的輸出電壓。理想情況下，當位移為零時，輸出電壓也應該為零。但由于軟鐵芯的剩磁，即使鐵芯在零位也有很小的輸出電壓，故稱殘壓低壓差。當磁芯從零位向右或向左移動時，輸出電壓相對于磁芯的位移線性增加到某一值，然后觀察到輸出電壓的非線性增加。

　1.線性范圍:LVDT僅在有限的磁芯位移范圍內顯示輸出電壓線性增加。觀察到線性傳遞函數的范圍稱為LVDT的線性范圍。現在，讓我們來理解為什么在一定范圍的位移后觀察到的輸出電壓是非線性的。從磁芯零點到線性傳遞函數的最大距離稱為滿量程位移。當鐵芯在全尺寸位移之后進一步位移時，由于初級繞組P，與鐵芯相關聯的磁通量變得更低，這最終導致次級繞組S1和S2兩端的電壓降。

　2.線性誤差:線性誤差是輸出電壓與輸出-位移曲線中預期直線的最大偏差。從圖中可以看出，線性范圍內輸出電壓相對于位移的變化并不是一條完美的直線。即使在線性范圍內，非線性曲線背后的原因是軟鐵磁芯飽和，即使磁芯在零位也會產生三次諧波分量。在LVDT的輸出端使用低輸出濾波器可以抑制諧波分量。

　3.靈敏度:LVDT的靈敏度顯示了LVDT輸出電壓與磁芯位移之間的關系。它也被稱為LVDT的傳動比。當主交流電源保持在特定電壓(3 Vrms)并且磁芯從零位移動到滿量程時，測量LVDT的靈敏度。然后，測量繞組S1和S2兩端的電壓，以找出LVDT的凈輸出電壓。然后通過將獲得的值代入下面的等式來計算LVDT的靈敏度。

　靈敏度=V輸出/（V初級×堆芯位移）

　它以mV/V/mm或mV/V/in的形式表示，即以毫米/英寸為單位的每芯位移每伏特激勵的毫伏輸出。
