超聲波發生器空載通電立刻過流保護是高頻多發故障，故障集中在功率器件擊穿、匹配元件異常、換能器隱性漏電、驅動電路故障四類。遵循斷電預檢、分段隔離排查、元件實測、空載試機步驟檢修，快速定位故障點位，減少元器件二次損壞。

1、斷電靜態元件排查

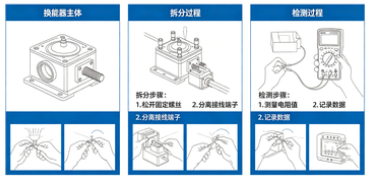

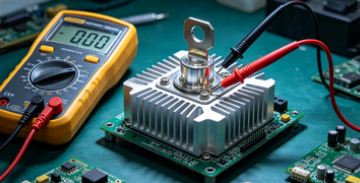

斷開電源與換能器連接線，拆機查看功率管、整流橋、濾波電容外觀，電容鼓包、引腳發黑直接更換；使用萬用表測量IGBT、功率三極管正反向阻值，參數失衡說明器件擊穿短路。超聲波發生器檢查匹配電感線圈有無匝間短路、接線端子積灰爬電，清理端子油污粉塵。

2、斷開負載分區測試

摘掉輸出端全部接線，單獨空載上電。依舊過流：故障鎖定發生器主機內部；不再過流：?jiǎn)栴}出在換能器、高壓引線。逐一單只接入換能器，接入哪一路觸發保護，即為該振子絕緣擊穿、內部漏電。

3、匹配回路參數檢修

電感匝間短路、補償電容擊穿會造成空載阻抗偏低，引發空載大電流。超聲波發生器實測電感阻值，短路后更換同規格電感；并聯電容漏電直接摘除更換。多振子設備單個配件損壞，會帶動整組空載過流，拆分分組排查。

4、驅動控制電路檢修

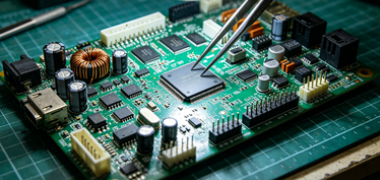

驅動板穩壓芯片、光耦異常會出現驅動信號錯亂，功率管持續全導通空載過載。測量驅動電壓，電壓異常更換故障光耦與穩壓元件；主控板基準參數錯亂，恢復出廠參數后重試。

5、修復后空載試運行

超聲波發生器故障元件更換完畢，空載不加換能器開機，緩慢上調功率，電流處于空載標準范圍即為修復。再接負載分段升功率，連續運行20分鐘無過流保護，檢修完成。

多數空載過流源于功率器件燒毀與振子絕緣破損，分段隔離檢修可高效縮小故障范圍，縮短設備停機維修時間。
