電磁換向閥分為管式螺紋連接、板式油路塊安裝兩種主流形式，適配不同設備布局、維護需求與工況環境，兩者結構、拆裝、漏油概率、散熱性能差異明顯，選型需結合生產線實際條件判斷。

1、管式螺紋安裝特點

（1）優勢：無需加工專用油路塊，電磁換向閥閥體自帶螺紋油口，油管直接擰接，小批量簡易設備裝機成本低；單閥獨立布置，閥體位置可靈活調整，改造移位方便；單閥故障拆卸不影響其他液壓元件，無需整體拆解閥組。

（2）劣勢：油管接頭數量多，接頭滲漏風險高，長期震動易出現螺紋松滲；管路雜亂占用空間大，管線彎折多造成壓力損耗大；集成度低，電磁換向閥多閥并排布置時布線凌亂，整潔度差；檢修拆裝需逐根拆卸油管，工序繁瑣，容易灑漏液壓油。

（3）適用場景：小型單機設備、改裝設備、單閥獨立控制、設備空間分散布局工況。

2、板式油路塊安裝特點

（1）優勢：所有閥統一固定在油路塊上，內部孔道走油，外部無繁雜油管，整機整潔美觀；油道短直，壓力損失小，電磁換向閥換向響應速度更快；密封點位少，滲漏隱患大幅降低；多閥集中集成，疊加閥、壓力閥、流量閥可組合裝配，一體化控制；拆裝僅松閥體固定螺栓，不用拆卸油路管線，維護省時干凈。

（2）劣勢：前期需要定制加工鋁合金油路塊，初期制造成本高于管式；電磁換向閥閥組位置固定，后期設備改造移位難度大；單閥損壞更換時，周邊閥件會短暫停機；油路塊加工精度要求高，孔位錯位極易出現內部竄壓。

（3）適用場景：自動化流水線、液壓站、多閥集中控制系統、高精度低泄漏工況。

3、工況選型對比要點

（1）泄漏管控：化工、精密壓機優先板式，減少接頭滲漏帶來的安全與精度問題；簡易普通機械可選用管式壓縮預算。

（2）維護頻次：電磁換向閥高頻檢修、經常更換閥體的設備可選管式；長期穩定少檢修的量產設備適配板式集成。

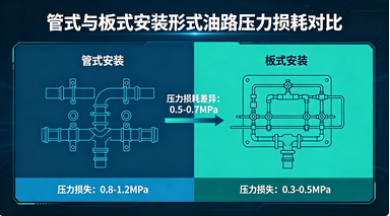

（3）壓力流量：高壓大流量系統板式優勢突出，管路壓力損耗更低；低壓小流量單機管式性價比更高。

（4）震動環境：沖壓、鍛造強震動工況，板式整體剛性更強，螺紋接頭不易松動漏油。
