小型流水線配套常壓等離子發生器占地緊湊、連續作業頻次高，安裝不規范易出現打火、氣流不穩、設備震動移位、射頻干擾等故障，造成工件附著力不良、頻繁停機。結合小型產線空間狹小、多設備并排布局特點，落實等離子體發生器小型流水線安裝規范，兼顧安全性、工藝穩定性與后期檢修空間。

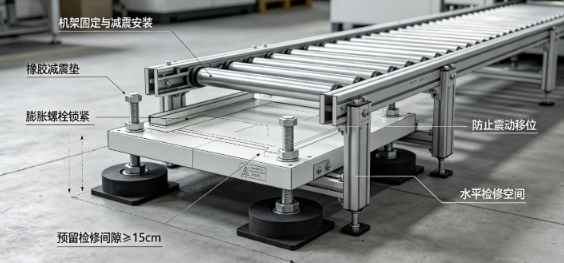

1、整機機架固定與減震安裝要求

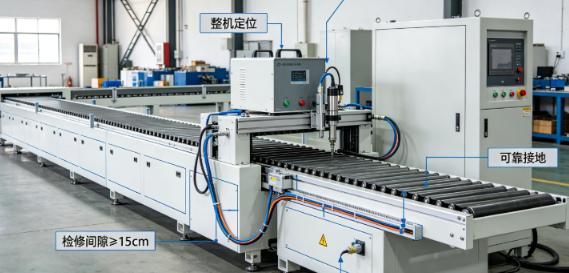

設備底座加裝橡膠減震墊，使用膨脹螺栓固定在流水線機架，杜絕傳送帶長期震動導致噴槍偏移、接頭漏氣、射頻接線松動。噴槍支架預留前后、高低調節滑軌，方便適配不同厚度工件；機身與流水線側邊預留≥15cm檢修間隙。

2、射頻高壓線路布線隔離規范

13.56MHz射頻高壓線單獨走絕緣線槽，與電機、變頻器、動力線纜間距≥10cm，禁止交叉纏繞。線纜避免硬折、擠壓，接頭處懸空不接觸金屬機架；整機、匹配器、流水線金屬框架統一接地，接地電阻≤4Ω，消除感應高壓打火隱患。

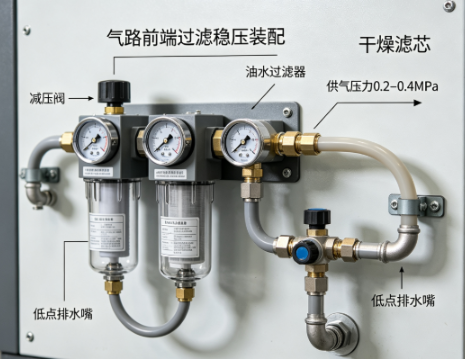

3、氣路前端過濾穩壓標準化裝配

氣源入口依次裝配減壓閥、油水過濾器、干燥濾芯，設定標準供氣壓力0.2–0.4MPa。氣管選用耐老化PU管，管路減少直角彎頭降低氣壓損耗；每個噴槍支路配備微型調節閥，保證多槍氣流均勻一致。管路低點加裝排水嘴，定期排出冷凝水。

4、噴槍與輸送線距離定位標準

常規塑膠、五金工件噴槍距離輸送帶8–15mm，垂直或10°–15°傾斜安裝，避免等離子直打傳送帶造成損耗。流水線兩側加裝防護擋板，阻擋工件碎屑、粉塵飄入噴槍電極，減緩積碳生成速度。

5、電氣控制與安全防護配套安裝

等離子主機串聯流水線總急?；芈?，出現異常同步停機；設備外殼加裝絕緣防護蓋板，防止人員觸碰高壓部位?？刂乒襁h(yuǎn)離噴槍放電區域，避免等離子電磁干擾導致信號誤觸發；散熱風口保持通暢，不遮擋流水線遮擋散熱通道。
