轉矩轉速傳感器依靠聯軸器傳遞扭矩、補償安裝偏差，聯軸器規格選錯、類型不匹配，會出現軸體震動、零點漂移、轉矩轉速傳感器測量誤差超標，甚至撕裂傳感器主軸。嚴格遵循聯軸器選型匹配規范，適配不同測試工況，降低機械應力，保障轉矩轉速傳感器長期穩定采集數據。

1、按額定扭矩匹配聯軸器承載規格

優先參照轉矩轉速傳感器額定轉矩選型，聯軸器許用扭矩需大于設備最大測試扭矩1.2倍以上。小量程微型傳感器選用波紋管聯軸器，中大扭矩測試選用梅花彈性聯軸器，沖擊負載場景更換鼓形齒式聯軸器，防止過載扭裂彈性緩沖件，避免動態測試出現數據失真。

2、依據轉速區間確定聯軸器結構形式

低速穩態測試可選用普通彈性梅花聯軸器；中高速連續測試優先波紋管聯軸器，其動平衡精度高，高速轉動不易產生跳動；超過5000r/min高速工況禁用橡膠彈性聯軸器，橡膠易高溫變形，破壞同軸精度，引發轉矩轉速傳感器信號持續波動。

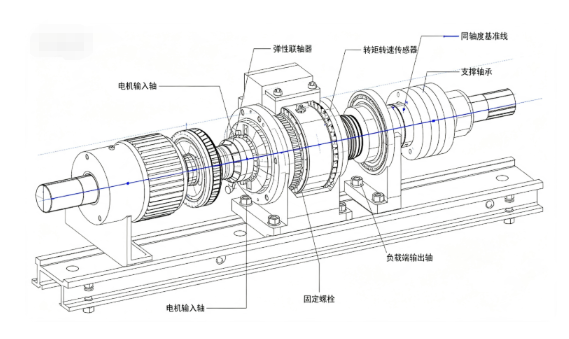

3、結合同軸偏差預留補償量選型

安裝空間有限、同軸校正難度大的產線，選用大補償量波紋管聯軸器，可兼容徑向、角向輕微偏差；校正精度高、實驗室精密測試場景，選用剛性膜片聯軸器，傳遞扭矩?zé)o間隙，消除附加轉矩。禁止補償量過小的聯軸器，微小錯位就會拉扯傳感器產生測量誤差。

4、根據工況環境適配材質防護等級

常溫干燥室內測試可選聚氨酯彈性聯軸器；高溫、油污測試臺選用金屬不銹鋼聯軸器；潮濕粉塵工況搭配帶防塵護套款，防止粉塵侵蝕彈性體。腐蝕性介質環境避免橡膠材質，防止老化開裂，減少轉矩轉速傳感器機械故障頻次。

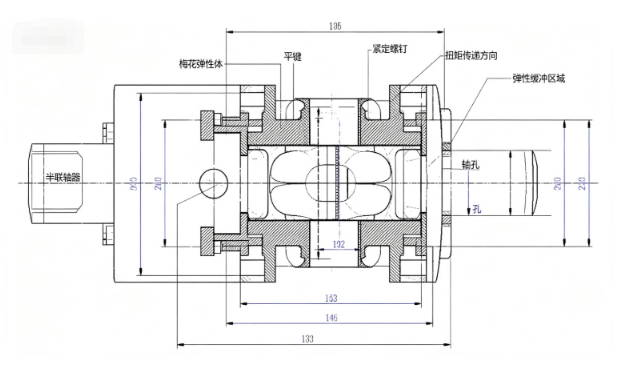

5、匹配軸徑尺寸，預留合理裝配間隙

核對傳感器輸出軸、電機輸入軸直徑，聯軸器內孔尺寸與軸徑公差匹配，選用平鍵或緊定螺釘雙重固定。裝配后兩側預留2-4mm緩沖間隙，熱膨脹時不會頂緊傳感器軸端，定期檢查彈性體磨損情況，老化后及時更換，維持測量精度穩定。
