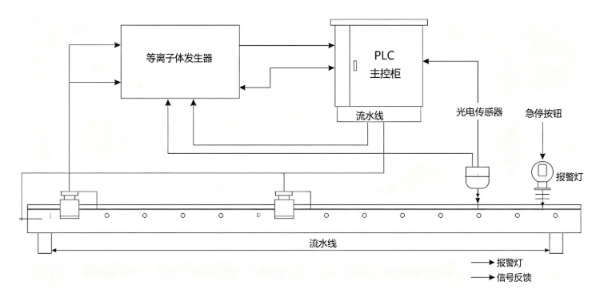

在自動化表面處理產線中，等離子體發生器單獨作業已無法滿足批量生產需求，通過標準聯動接線方式，可實現等離子設備與PLC、流水線、光電傳感器、報警系統信號互通，達成自動啟停、隨線聯動、故障互鎖。規范的自動化產線聯動接線，是保障等離子處理工藝穩定、杜絕漏處理、提升產線自動化率的關鍵。

1、接線前期規劃與線路區分

開展聯動接線前，需理清設備信號類型，嚴格區分強電動力線與弱電信號線，避免電磁干擾導致等離子信號漂移。提前確認等離子體發生器聯動端子定義、PLC輸入輸出點位、傳感器電壓規格。所有通訊線纜采用屏蔽雙絞線，單獨走線、不與動力電纜同管鋪設，從源頭規避干擾，保障聯動信號穩定傳輸。

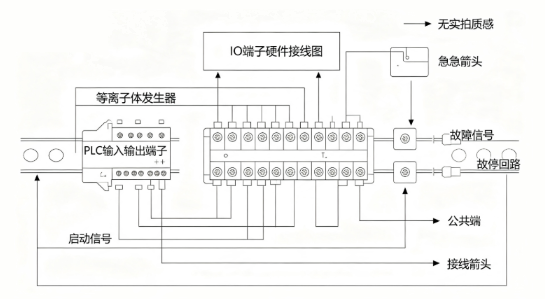

2、硬件端子標準接線方式

等離子體發生器配備專用聯動IO端子，將流水線到位傳感器信號接入設備啟動輸入端，工件到位自動觸發等離子放電。將設備故障、過載、異常停機信號輸出至PLC系統，實現產線實時監測。急?；芈反?lián)整條產線，產線急?？赏角袛嗟入x子工作輸出，杜絕設備帶病作業，提升生產安全性。

3、通訊協議對接設置

自動化量產產線優先采用RS485、Modbus標準通訊協議接線，實現等離子體發生器與主控系統的數據互通。接線完成后設置設備通訊地址、波特率、校驗參數，確保上位機可實時讀取等離子功率、運行狀態、故障代碼。通過通訊對接，可遠程啟停設備、調整工藝參數，適配自動化流水線節拍變化。

4、線路屏蔽與接地優化

聯動接線最易出現信號誤觸發、抖動問題，核心原因是接地不規范。所有屏蔽線纜單端接地，強弱電地線分離，等離子設備獨立接地，禁止與變頻器、電機共地。接線端子壓接緊固，杜絕虛接、松動，信號線預留合理余量，避免設備震動導致線路斷路、信號中斷。

5、聯動調試與功能校驗

接線完成后先不通工藝氣、不帶負載進行信號測試，逐一校驗工件觸發啟動、無料停機、故障反饋、急停聯動功能。匹配流水線輸送速度，校準等離子延時啟停參數，保證工件進出工位時處理完整無死角。長期運行需定期檢查線路老化情況，保障聯動系統持續穩定。
