工業自動化液壓設備普遍存在多油路獨立控壓工況，多路壓力同步采集對布線規范性要求極高。液壓傳感器布線雜亂、信號串?dāng)_、走線不合理，容易造成數據波動、信號延遲、采集失效等問題?？茖W(xué)落實多油路壓力采集布線方案，可保證每路液壓傳感器信號獨立穩定、互不干擾，提升整機液壓監測精度與系統穩定性。

1、分區規劃布線，實現油路獨立走線

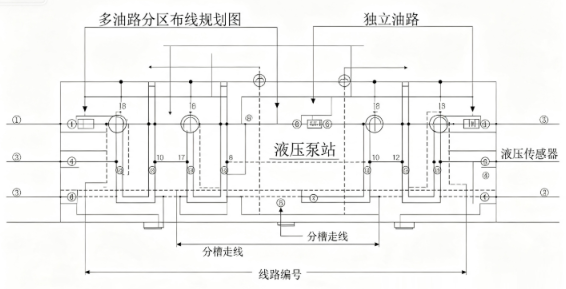

多油路采集布線優先采用分區布設原則，將各路液壓傳感器信號線單獨歸類、分槽走線，杜絕多路線纜捆綁混雜。不同油路傳感線路保持合理間距，避免近距離信號耦合串?dāng)_，從布線結構上保障各路壓力數據采集獨立、精準。

2、強弱電分離，杜絕電磁干擾

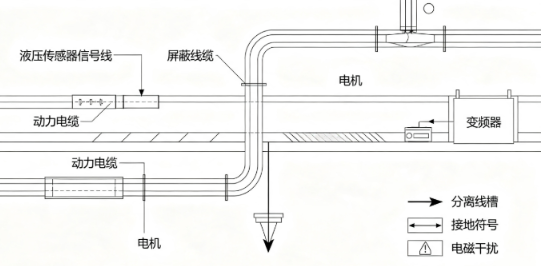

布線嚴格執行強弱電分離標準，液壓傳感器低壓信號線與電機、變頻器動力電纜分通道布設，嚴禁同管同槽走線。信號線全程采用屏蔽線纜，屏蔽層單端可靠接地，有效過濾現場電磁雜波，解決多路采集常見的數據跳變、數值漂移問題。

3、統一線路規范，標準化接線工藝

所有油路液壓傳感器統一線徑、統一接線標準、統一顏色區分，便于后期巡檢維護。接線端子壓接緊實，杜絕虛接、錯接、短接現象，多路線路逐一編號標識，對應各油路壓力點位，避免后期檢修混淆，提升運維效率。

4、增設線路防護，適配工業工況

多線路鋪設過程中，線纜全程搭配阻燃波紋管、走線槽防護，避開油路高溫區、機械運動摩擦區、高壓噴淋區域。防止線纜老化破皮、絕緣失效，避免多路信號同時故障，大幅提升液壓傳感器線路運行穩定性與使用壽命。

5、集中采集匯總，優化信號傳輸

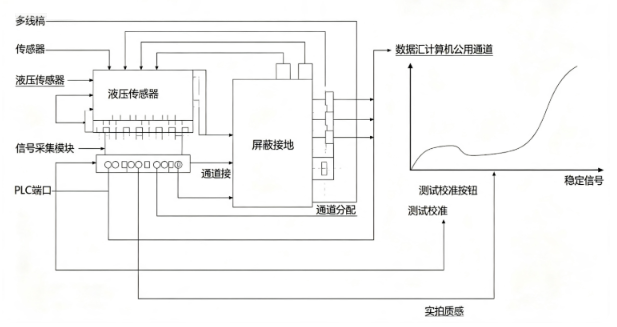

多路傳感器信號統一接入采集模塊或PLC模擬量端口，合理分配通道資源，避免單通道過載采集。布線完成后逐路通電測試校準，排查通道干擾與數據偏差，確保各路壓力采集響應同步、數據精準。規范的多油路布線方案，可徹底解決多路壓力采集干擾問題，保障整套液壓系統監測穩定、運行可靠，有效降低線路故障停機率。
