步進電機驅動器是一種用于驅動步進電機的電子設備。它本身通常什么都不做，必須與控制器一起使用。

　步進電機驅動器如何工作？

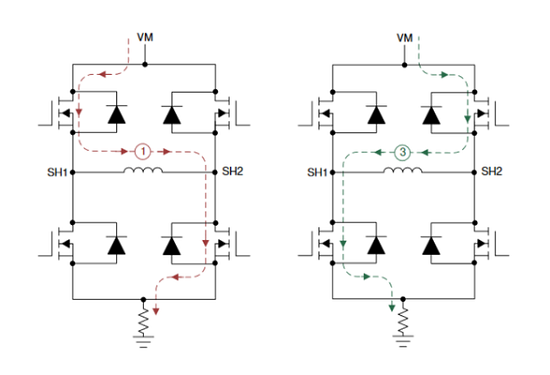

　步進電機驅動器的基本任務是根據輸入數據生成適當?shù)男盘栆砸苿与姍C(jī)軸。最常見的驅動步進電機的方法我們稱之為H橋。H橋電路由4個FET晶體管組成，漏極和源極觸點之間的電阻非常低。

　處于活動狀態時。一般來說，我們至少需要兩個H橋，因?yàn)殡姍C(jī)只有最少的兩個線圈。通過FET柵極上的正確信號組合，我們可以控制通過電機線圈的電流方向。兩個繞組的交替勵磁導致電機軸偏移。

　步進電機通常在5V、6V或12V等電壓下工作，并在4個繞組中消耗1安培以上的電流。大多數微控制器輸出為5V或3.3V，可以提供或吸收2030毫安的電流。驅動電路（如IC L293D或ULN2007）將微控制器的弱輸出轉換為可驅動步進電機線圈的強源。

　請注意，更大的步進電機可能需要更大的驅動電路。上述IC適用于商店中為學生愛好項目提供的小型步進器。您還可以獲得更智能的驅動器，它將從微控制器接收適當?shù)拿畈⑵滢D(zhuǎn)換為一系列步進信號，以將步進電機定位在特定角度。
