電機轉速傳感器是一種將旋轉物體的轉速轉換為電量輸出的裝置，廣泛應用于各種工業設備中。它不僅能幫助我們實時了解電機的運行狀態，還能為故障診斷和性能優化提供重要數據支持。因此正確安裝轉速傳感器對于保障設備高效運行具有重要意義。

　一、安裝位置的選擇

　選擇合適的安裝位置是確保傳感器測量準確性的關鍵。以下是幾種常見的安裝位置及其特點：

?。?）電機輸出軸：

　·優點：直接測量電機轉速，數據準確可靠。

　·注意事項：需考慮傳感器與電機軸的配合問題，以及電機工作時的電磁干擾。

　（2）風扇葉片：

　·優點：安裝簡便，適用于部分特定應用場景。

　·注意事項：需準確校準風扇轉速與電機轉速的關系，以及傳感器與風扇之間的配合問題。

　（3）電機驅動輪：

　·優點：適合測量電機輸出功率，適用于特定應用需求。

　·注意事項：需考慮傳感器與驅動輪之間的配合問題，以及安裝位置對測量精度的影響。

　二、安裝步驟詳解

　以下是一般的電機轉速傳感器安裝步驟，供您參考：

　（1）準備工作：

　·選擇合適的轉速傳感器，確保其測量范圍和精度滿足應用需求。

　·準備必要的安裝工具和材料，如螺絲刀、螺絲、固定支架等。

　（2）安裝測速齒輪：

　·在被測軸上裝配一個由導磁材料（如鐵或鋼）制成的齒輪，其設計需為漸開線齒形，模數應超過2，以確保與傳感器的精準匹配。

　·齒輪的安裝應牢固可靠，避免在運行過程中產生松動或偏移。

?。?）安裝傳感器：

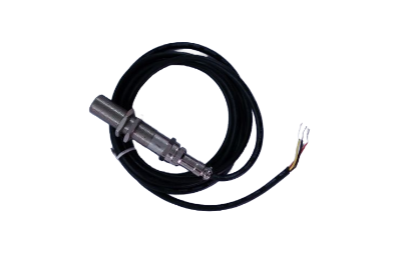

　·將霍爾傳感器、磁阻傳感器或電渦流傳感器安裝在特制的測速支架上，確保傳感器與齒輪徑向?qū)R。

　·精確調整傳感器與齒輪之間的間隙，保持在0.5至2毫米的范圍內，以達到最優的測量精度。

　·使用螺絲或其他固定件將傳感器牢固固定在支架上，避免振動和位移。

?。?）連接信號線：

　·傳感器的信號傳輸電纜應采用四芯屏蔽線，以減少電磁干擾。

　·按照電纜顏色對應的功能進行接線：紅色為24伏特電源線，黑色為公共地線，黃色和綠色則分別代表兩個信號輸出線。

?。?）調試與測試：

　·完成安裝后，進行初步的調試和測試，確保傳感器能夠正常工作并準確測量電機轉速。

　·觀察傳感器的輸出信號波形和幅值，檢查是否存在異常波動或干擾信號。

?。?）安全防護：

　·確保傳感器的安裝位置不會對人體造成傷害，并采取相應的安全防護措施。

　·定期檢查和維護傳感器及其相關部件，確保其長期穩定運行。
