電容器是一種可以用來儲存電能的裝置。它有兩個端子，其功能稱為電容。電容器基本上由兩塊金屬板組成，兩塊金屬板之間具有電介質，用作導體。導體可以是電極、金屬板或薄箔的形式。電介質材料用于增加電容。有不同類型的電容器，旁路電容器就是其中之一。它是電路中的一個部件，位于電路中的電源VCC和接地GND之間。它可以用來降低電源噪聲。它也可用于為需要大電流供應的集成電路提供電流供應。
什么是旁路電容器--
它是一個電容器，用于產生干凈的直流信號。它將交流信號縮短至接地，從而可以輕松去除直流信號上的交流噪聲，從而生成適當?shù)闹绷餍盘?。它可以繞過交流噪聲，產生質量更好的信號。它過濾掉交流，消除交流紋波，產生干凈的直流信號。因此，它基本上是一個過濾裝置。
在圖中，我們可以看到電容器傳導交流電，交流電周期性地從AC/DC組合中去除。之后，DC可以自由通過旁路元件。
旁路電容器的類型--
旁路電容器有多種類型，包括以下幾種。

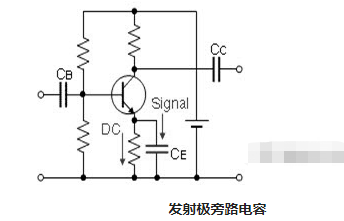

1.變送器類型
如果在共射極放大器電路中增加發射極電阻，放大器的電壓增益將大大降低。然而，放大器的輸入阻抗將增加。當我們并聯一個旁路電容和一個發射極電阻時，共發射極放大器的電壓增益將增加。如果我們從電路中移除該電容器，將導致放大器電路的極端退化，從而降低放大器的電壓增益。

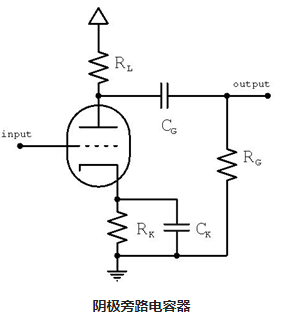

2.陰極類型
在陰極類型的情況下，三極管前置放大器中的陰極電阻在一個非常大的電容器中被旁路。這消除了負面反饋。這也稱為陰極退化，可大大增加電壓增益。
如果使用的電容器足夠大，它可以作為音頻短路。這樣就可以消除負面反饋。它也可用作直流開路。這樣，就可以保持直流電網的偏置。我們還可以在電路中引入高音增強。這可以通過減小作為短路的電容器的電容值來實現。此操作主要在前置放大器的明亮通道中完成。如果獲得額外的增益，我們可以完全消除電路中的電容。
旁路電容：--
旁路電容器最重要的功能是可以將交流信號旁路到地上。電容器連接在導線和接地之間。如果電容器接收到交流信號，電容器將使交流信號短路并完全旁路。對于直流信號，電容器開路。直流信號直接輸入集成電路。
旁路電容器的一些重要特性如下所述，使其成為重要的電子元件：
-電容器的阻抗很低。
-它可用于給電路通電。
-它可用于將噪聲電流接地。
-它可以減少電路中的噪聲電流。
旁路電容器的應用--
旁路電容器可用于以下用途：
-功率因數校正與功率調節
-實時時鐘日歷
-DC/DC轉換器
-參考電壓
-數字用戶線放大器
-信號耦合
-信號解耦
-高通濾波器和低通濾波器
因此，這是對旁路電容器的完整概述，它可以被視為電路中非常重要的部件。它可以用來降低電路中其他電路通常產生的高頻噪聲。電感對旁路電容器的效率起著重要的作用。因此，我們應該根據電容器的電感為我們的電路選擇旁路電容器。在這里，電感的作用比電容重要得多。
旁路電容器應靠近需要大量電流的集成電路。電容器應具有非常低的電感和串聯電阻，并且只能在較高頻率下工作。
常見問題--
1） .旁路電容和耦合電容之間的區別是什么？
耦合電容器基本上用于將直流和交流信號解耦為電路的輸入。它們確保電路的靜態點不受干擾。另一方面，旁路電容器從直流信號中去除交流紋波，從而提供非常低的阻抗路徑。耦合電容用于緩解信號，而旁路電容用于分流信號。
2） .什么是電子旁路？
電子旁路是為電路中的電流提供替代路徑的過程。在該電容器中，交流信號被旁路。
3） .如果拆除旁路電容器，會發生什么情況？
如果我們從電路中移除旁路電容器，電路中會發生極端退化，放大器電路中的電壓增益會降低。
4） .旁路電容器的功能是什么？
旁路電容器最重要的功能是可以用來消除電源噪聲。它還可以通過消除交流紋波來產生干凈的直流信號。旁路電容器位于電路中的VCC和GND之間。
5） .如何找到旁路電容器的值？
旁路電容器的值可使用以下公式計算
C=1/（2pifxc），其中pi=3.14，f=電信號頻率，通常在每個國家/地區不同，XC是電抗。當旁路電容器連接到電阻器時，電抗將為電阻器的1/10。也就是說，XC=電阻/10。
