說到精確控制，我們首先想到的是步進電機，但有時需要精確控制，但并不是那么極端。我們可以以自動門鎖系統為例?；蛘?，您可能希望像洗衣機一樣來回旋轉電機軸360度。在這種情況下，步進電機的選擇不僅效率低，而且成本高。解決這個問題的方法是使用一種簡單的編碼電機，它比傳統的步進電機便宜得多，并且可以產生比步進電機大得多的轉矩。因此，在本文中，我們決定討論所有不同類型的編碼器電機及其工作原理。我們還將討論如何使用Arduino這樣的簡單微控制器讀取它。

　　什么是編碼器電機？

　　編碼器電機是一種電機，其中旋轉編碼器安裝在其背面，通過跟蹤電機軸的速度或位置向系統提供反饋。市場上有各種編碼器電機。其中一些是光學的或磁性的，而另一些是增量的或絕對的。編碼器的類型取決于應用的形狀、大小和類型。

　　編碼器是如何工作的？

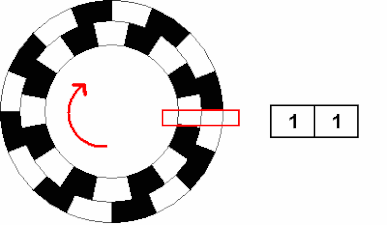

　　任何旋轉編碼器都有兩個輸出，分別標記為a和B，或者根據產品的不同，它們可以類似。然而，基本概念仍然非常相似。為簡單起見，我們可以將旋轉編碼器想象為編碼器內的兩個開關，它們與VCC或GND共享（取決于制造商）?，F(xiàn)在，當它旋轉公共端、觸摸端子a或端子B時，端子的位置是，如果編碼器順時針旋轉，觸點a變高，下一個觸點B變高，這意味著根據方向（順時針或逆時針）始終存在90度相移。我們可以在微控制器的幫助下簡單地檢測這個相移，以確定旋轉方向。一旦我們這樣做，我們可以增加或減少計數器，告訴我們轉速或旋轉度（如果齒輪驅動）編碼器電機）。以下圖片將使您更好地了解該過程。

　　帶編碼器的不同類型電機

　　根據應用的不同，有許多不同類型的基于編碼器的電機可供選擇。下面列出了最常見的方法。

　　1.帶編碼器的交流電機：

　　市場上不僅有直流電機，還有帶編碼的交流電機。交流感應由于其成本低、壽命長，可成為通用應用和控制系統的常見選擇。這些類型的電機用于需要精確速度控制的車床

　　2.帶編碼器的步進電機：

　　當我們聽到帶編碼器的步進電機時，我們首先想到的是為什么我們甚至需要帶編碼器的步進電機。它的精確控制不正是步進機最擅長的嗎？這個問題的答案是是和否。Galil發布的關于閉環步進電機的文件另有說明。他們表示，編碼器提供的引導將對步進電機的工作精度產生重大影響。通過并列比較開環和閉環步進電機系統，他們發現附加編碼器可以在一定程度上提高系統的穩定性。通過這項技術，它們可以獲得更大的轉矩，并顯著提高電機的穩定性。

　　3.直流電機編碼器：

　　帶編碼器的直流電機是市場上最常見的類型。在大多數情況下，它是一個通用直流電機，前后連接一個磁性編碼器?？赡苡幸部赡軟]有齒輪總成來降低轉速和增加扭矩。編碼器為系統提供閉環反饋，通過該反饋可以精確調整電機的轉速。

　　編碼器技術類型

　　1.光學編碼器：

　　光學編碼器是最常用的編碼器之一，它由光源旋轉盤和光學探測器電路組成。當它打開光源或LED電源時，在極端相反的情況下，光源是一個光電探測器，在它們之間放置一個編碼盤。編碼器盤由一個黑色盤組成，盤之間有仔細切割的孔。光通過孔被光電探測器接收。當沒有孔時，它將被中斷。這允許微控制器處理光脈沖，然后確定其旋轉方向。鼠標就是這種編碼器的一個很好的例子。

　　2.線性編碼器：

　　線性編碼器是一種編碼器，主要用于工業自動化和控制。它是一種具有線性刻度以確定其位置的裝置。電子秤上有一個傳感器，可以讀取電子秤并確定其位置。數字游標卡尺是線性編碼器的一個很好的例子。線性編碼器可能是也可能不是絕對的或增量的。該編碼器用于車床和工業自動化工具等高精度儀器中。

　　3.絕對編碼器：

　　您可以了解的最有趣的編碼器之一是絕對編碼器。與在旋轉期間提供連續比特流的增量編碼器不同，絕對編碼器是為空間中的每個位置輸出唯一字比特的編碼器。這提供了比其他增量編碼器類型更高的分辨率，并且可以適應不同類型的微控制器以獲得更好的性能。

　　4.增量編碼器：

　　增量編碼器是另一種最常見的編碼器類型，通常用于不同類型的應用。它是根據編碼器類型將角運動轉換為數字/模擬信號的編碼器。增量編碼器可用于確定電機軸的位置，主要用于伺服電機。

　　以上就是關于編碼器電機的簡單內容介紹，更多編碼器電機詳情，可以在線咨詢博揚智能客服，或者撥打網頁最下方的聯系電話，我們將竭誠為您服務。博揚智能15年合作銷售德國倍加福接近開關和日本藤倉氣缸等國際自動化品牌產品，在新能源和醫療設備等機械制造行業積累了豐富的應用經驗。
