直角行星減速機法蘭規格是設備選型、安裝適配的核心參數，法蘭尺寸匹配度直接決定減速機與電機、負載端的安裝精度與運行穩定性。為方便企業快速選型、避免安裝失誤，現將行業主流42–220框號直角行星減速機法蘭規格整理成對照表，覆蓋輸入、輸出端關鍵尺寸，助力精準適配。

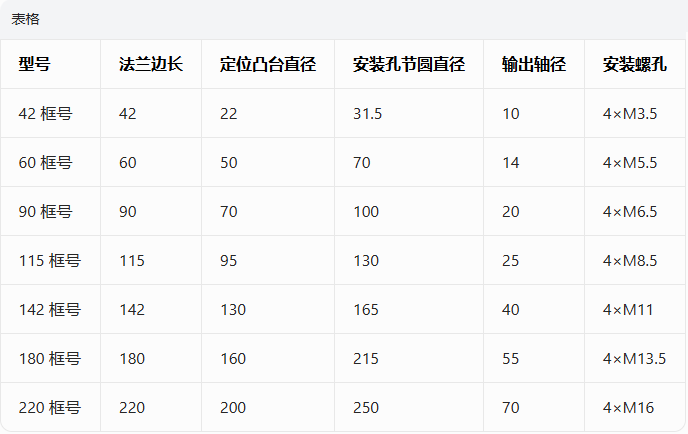

一、主流型號法蘭規格對照表（單位：mm）

二、輸入法蘭適配要點

1.輸入法蘭需匹配伺服/步進電機法蘭尺寸與軸徑，如60框號適配60mm法蘭、14mm軸徑電機，安裝孔位對齊，避免強行改裝鏜孔。

2.定位凸臺精度為h7，保證同軸度，防止高扭矩運行時振動、異響，適配電機止口需與凸臺緊密貼合。

三、輸出法蘭安裝規范

1.輸出法蘭邊長、安裝孔節圓直徑?jīng)Q定與負載端的連接，如115框號輸出法蘭邊長115mm，適配對應安裝空間，螺栓緊固需對角均勻發力。

2.輸出軸徑配合H7公差，鍵槽尺寸隨軸徑增大匹配，確保扭矩傳遞穩定，避免鍵槽松動導致傳動失效。

四、選型與安裝注意事項

1.優先選標準框號法蘭，非標定制需提前確認尺寸，避免影響通用性與互換性。

2.安裝前檢查法蘭平面度、無變形，密封面清潔無雜質，防止漏油與安裝偏差。

3.高扭矩工況優先選142框號及以上加厚法蘭，增強剛性，適配重載、高頻啟停場景。

直角行星減速機法蘭規格標準化是行業趨勢，掌握對照表參數，可快速完成選型與安裝適配，減少現場調試時間，降低故障風險，為工業自動化設備穩定運行提供保障。
