電機試驗臺布局是否規范，直接決定測試數據精度、設備安全性與長期運行穩定性。轉矩轉速傳感器作為試驗臺核心采集單元，對安裝位置、傳動布局、線路走向、接地環境極為敏感。掌握轉矩轉速傳感器電機試驗臺布設要點，可有效規避振動干擾、電磁串?dāng)_與同軸偏差，保證轉矩轉速傳感器采樣精準、曲線平穩、重復性高。

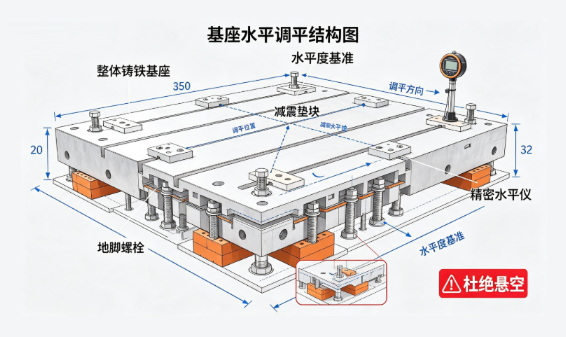

1、試驗臺基座水平布設，保證傳動基準

電機試驗臺底座需采用整體鑄鐵或重型減震基座，安裝前使用精密水平儀調平，四角墊平減震墊塊，杜絕基座傾斜、懸空。基座剛性不足會造成運行抖動，直接引發轉矩轉速傳感器數據波動。整體臺面水平度達標，是傳感器同軸安裝與穩定傳動的基礎條件。

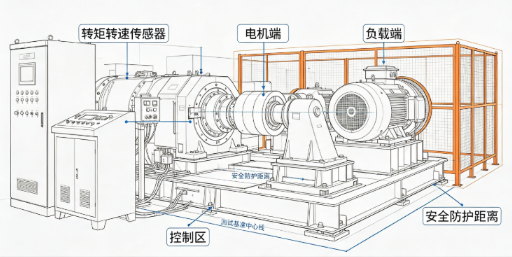

2、傳動系統居中布置，嚴控同軸精度

電機、傳感器、負載機必須呈一條直線居中布設，預留標準安裝調節行程。布設時優先固定傳感器機位，再微調電機與負載位置，嚴格控制徑向偏差與端面跳動。試驗臺傳動布局緊湊、對齊度高，可大幅降低附加轉矩，提升轉矩轉速傳感器動態測試精度。

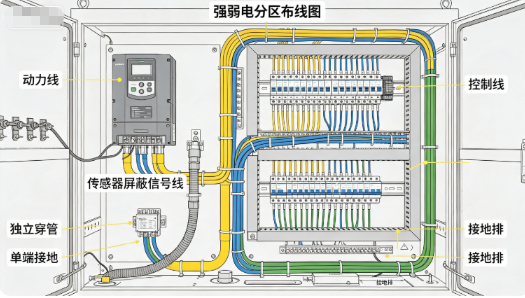

3、強弱電分區布線，隔離電磁干擾

試驗臺布線嚴格區分動力線、控制線、傳感器信號線。大功率變頻器、電機動力線單獨走線，轉矩轉速傳感器屏蔽信號線獨立穿管，禁止同槽、同橋架敷設。信號線全程屏蔽、單端接地，減少高頻雜波耦合干擾，避免測試過程出現數值跳變、零點漂移。

4、預留散熱與檢修空間，適配連續試驗

傳感器兩側聯軸器位置預留拆裝空間，機身上下預留通風散熱通道，避免連續耐久測試積熱導致溫漂。試驗臺周邊無遮擋、無震動源、無高溫設備直吹，保證轉矩轉速傳感器長期處于恒溫、穩定、無干擾的測試環境。

5、統一等電位接地，規范試驗臺接地系統

電機試驗臺機架、傳感器底座、控制柜、屏蔽層全部接入同一接地匯流排，杜絕多點接地造成電位差。良好接地可抑制電磁噪聲，穩定傳感器基線，有效提升整套電機試驗臺的測試一致性與數據可靠性。
