轉矩轉速采集模塊是傳感器信號轉數字信號的核心部件，接線錯誤、屏蔽接地不當、參數調試偏差，會引發信號無輸出、零點漂移、轉速扭矩數據跳變。規范完成線路接線與分步調試，可保障采集模塊穩定傳輸精準測試數據，適配各類電機動力試驗臺。

1、區分線纜分類，規范端子接線

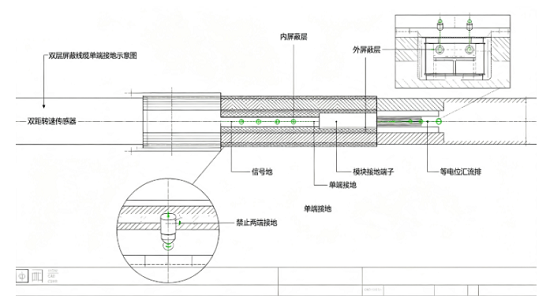

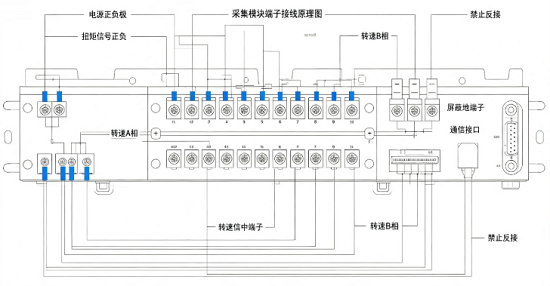

傳感器引出線分為扭矩信號線、轉速脈沖線、供電電源線、屏蔽地線四類，嚴格對照模塊端子標識接線。供電正負極嚴禁反接，防止燒毀采集模塊電源芯片；扭矩差分信號正負端不可短接、互換，否則扭矩數值反向。轉速A/B相脈沖線單獨走線，不與動力線捆綁，避免脈沖丟失。雙層屏蔽線纜內屏蔽接信號地，外層屏蔽單端接模塊接地端子。

2、接地系統獨立布設，杜絕地環干擾

采集模塊接地、傳感器屏蔽地線統一接入試驗臺專用等電位匯流排，禁止就近接電機外殼、變頻器地線。信號線屏蔽僅一端接地，兩端同時接地會形成地環路，持續產生干擾雜波。模塊金屬外殼通過接地端子可靠連接，潮濕工況加裝接地防雷端子，消除靜電干擾采集基線。

3、通電前線路核查，空載上電預檢

接線完成后斷電核查：用萬用表測量供電線路無短路、信號線無對地導通；核對端子緊固無虛接、線頭無銅絲外露。確認無誤后空載通電，不連接驅動電機，觀察采集模塊指示燈，電源燈常亮、信號燈緩慢閃爍為正常；出現紅燈告警，立即斷電排查線路短路、反接問題。

4、零點與量程基礎參數調試

空載無扭矩狀態下進入采集軟件校準界面，執行自動清零操作，補償線路、安裝帶來的零點偏移；根據傳感器額定扭矩設置模塊量程參數，匹配傳感器輸出毫伏信號比例。轉速脈沖參數按傳感器每轉脈沖數填入，參數錯誤會出現轉速數值成倍偏差，調試后手動盤動轉軸驗證轉速采集同步性。

5、帶載聯調與故障復核校準

低速空載轉動轉軸，觀測扭矩、轉速曲線平穩無雜波；逐步增加負載，對比標準扭矩數值，線性誤差超標時重新緊固端子、檢查屏蔽接線。調試結束保存模塊參數，記錄零點、量程、脈沖參數存檔；若長期測試出現數據漂移，重新執行零點校準，排查地線松動、線路老化問題。
