在振動測試、揚聲器檢測、驅動負載試驗場景中，低頻信號發生器原生輸出功率偏小，無法驅動大功率負載，必須搭配功放拓展功率。若適配方式錯誤，容易出現波形失真、阻抗不匹配、儀器過載損壞等問題。合理落地外接功放適配方案，既能放大低頻信號發生器輸出功率，也可保護主機不受電流沖擊，保障信號波形完整可控。

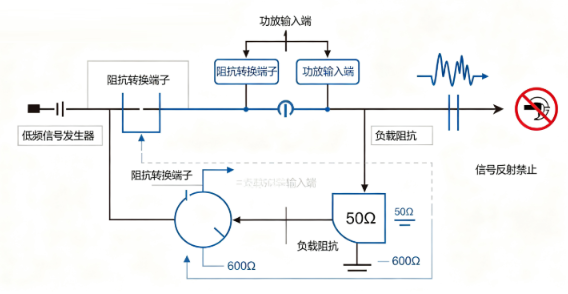

1、阻抗分級匹配，消除波形反射失真

外接功放第一步做好阻抗適配，低頻信號發生器常規輸出阻抗為50Ω、600Ω，功放輸入阻抗需要和儀器輸出參數對應。嚴禁低阻功放直接對接主機，容易造成主機負載短路、幅值拉垮?？杉友b阻抗轉換端子做過渡適配，讓前后級阻抗匹配一致，避免信號反射帶來的毛刺畸變，保障波形原樣傳輸。

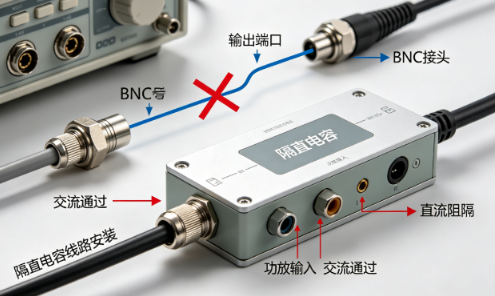

2、加裝隔離電容，阻隔直流竄入損傷儀器

功放電路常存在直流偏壓，容易倒灌進入低頻信號發生器燒毀輸出單元。適配接線時在信號線路串聯隔直電容，電容參數依照低頻區間選型，兼顧低頻導通能力與直流隔斷效果。隔離元件可阻擋反向直流電壓，實現交流信號正常傳輸，從線路層面防護儀器硬件安全。

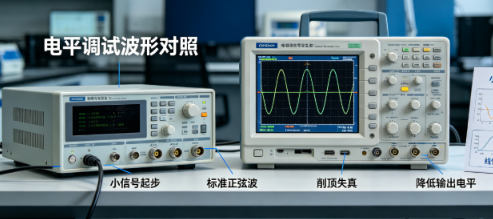

3、控制輸入電平，防止功放削頂失真

低頻信號發生器輸出電平過高會讓功放進入飽和區，出現波形削頂。適配調試遵循小信號起步，緩慢上調儀器輸出幅值，觀測示波器波形。一旦出現波形畸變，立刻降低發生器輸出電壓，把輸入電平控制在功放線性工作區間，保證放大后的波形無失真。

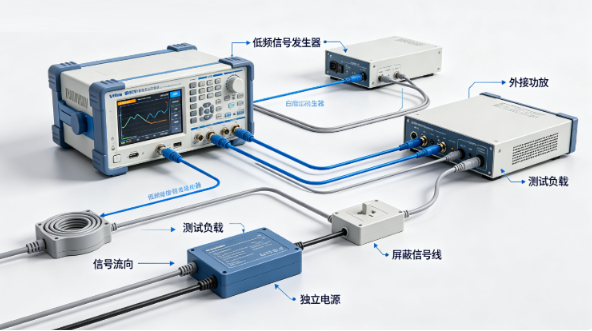

4、屏蔽布線接地，規避干擾雜波

信號連接線采用雙層屏蔽線，線路盡量縮短，遠離電源、接觸器等干擾源。整套線路采用單點接地，杜絕地環路帶來的工頻噪聲。雜亂走線極易讓低頻信號發生器混入雜波，經過功放放大后噪聲同步變大，規整布線可大幅提升信號純凈度。

5、增設限流防護，預防過載回流

在發生器輸出端串聯小型限流電阻，搭配保險絲構建防護回路。當功放故障短路時，限流結構限制回流電流，避免大電流損毀低頻信號發生器。同時功放電源獨立供電，不和儀器共用插座，杜絕電網波動同時影響兩臺設備。

整套適配方案兼顧信號質量、設備防護與功率拓展，輕松解決低頻信號帶不動大功率負載的痛點，適配聲學測試、振動試驗等各類大功率調試場景。
