電子實驗調試與電路檢測工作中，低頻信號發生器無波形輸出是高發故障，設備開機正常但無信號、示波器無波形顯示，直接導致測試工作停滯。造成低頻信號發生器無輸出的原因包含參數設置錯誤、線路故障、負載短路、內部電路損壞等。掌握全套故障排查方法，可快速定位問題，高效恢復低頻信號發生器正常工作狀態。

1、檢查參數設置，排除操作失誤

多數無波形故障源于操作設置錯誤。使用前確認低頻信號發生器輸出開關處于開啟狀態，核查幅值參數是否過低、輸出檔位是否懸空。部分設備帶有靜音輸出、輸出保護鎖定功能，誤開啟后會直接屏蔽信號輸出。優先恢復默認參數，排除人為設置導致的無波形問題。

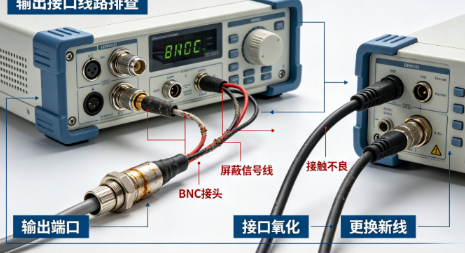

2、排查輸出線路，修復接線故障

信號線斷裂、接口松動、插頭接觸不良是常見誘因。檢查低頻信號發生器輸出接口與測試線材，更換全新屏蔽信號線重新對接，排除線材斷路、接觸不良問題。同時清理接口氧化污漬，保證連接導通正常，解決線路傳輸中斷引發的無輸出故障。

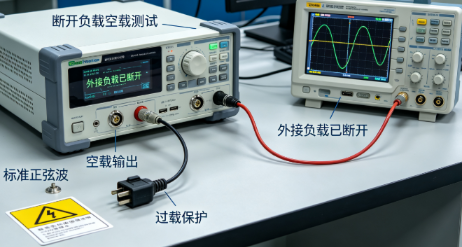

3、斷開外接負載，解除負載短路保護

負載短路、負載過載會觸發低頻信號發生器過載保護，自動切斷信號輸出。直接斷開所有外接負載，空載開機測試波形輸出。若空載波形正常，說明負載設備短路或阻抗異常，排查負載故障后再重新適配接線，恢復正常使用。

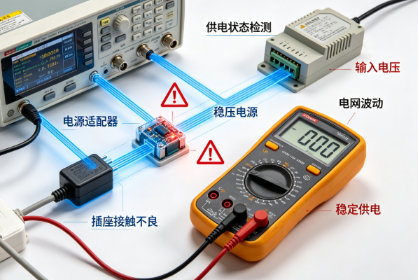

4、檢查供電狀態，穩定設備工況

供電不足、電源適配器損壞、插座接觸不良，會導致設備電路工作異常，無法生成信號。檢測設備輸入電壓，更換適配穩壓電源，確保供電穩定純凈。排除電網波動、電源故障帶來的設備工作異常，恢復基礎信號生成能力。

5、檢測內部電路，排查硬件損壞

以上排查無效即為硬件故障，重點檢查低頻信號發生器振蕩電路、輸出功放模塊、保險管。保險熔斷、晶振失效、功放電路燒毀，會直接造成無信號輸出。更換損壞元器件、補焊虛焊電路，即可徹底修復硬件類無波形故障。整套循序漸進的排查流程，由淺入深解決低頻信號發生器無波形輸出問題，快速恢復設備使用性能，保障各類電子測試、電路調試工作高效推進。
