在移動醫療、心肺功能檢測場景中，心音傳感器與心電同步采集可實現時相對照分析，輔助識別心臟節律與瓣膜活動異常。兩者信號頻率、信號特性差異較大，若時序錯位、干擾互相串?dāng)_，會直接導致波形無法精準匹配，掌握同步采集技巧，能夠保障兩組信號時序?qū)R、數據有效可用。

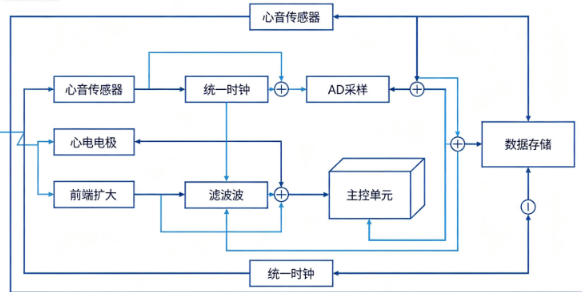

1、硬件時鐘同步方案

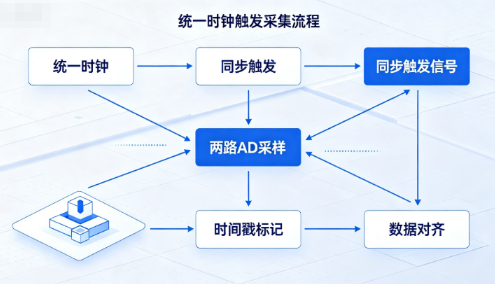

優先采用主控統一時鐘驅動兩路采集通道，避免心音傳感器、心電模塊使用獨立晶振產生時序偏移。硬件觸發模式下，利用同步觸發信號同時啟動兩路AD采樣，消除啟動時差。布線過程心電模擬線路與心音信號線分區布局，減少信號通道之間串?dāng)_，屏蔽線纜分開接地，防止相互干擾。

2、采樣參數協同配置

心電信號常用采樣率250Hz～500Hz，心音信號建議設置1000Hz及以上采樣頻率。系統內部統一時間戳標記每一幀數據，后續依靠時間戳完成波形對齊。合理設置增益參數，防止心電基線漂移、心音信號飽和削波；預留動態范圍，兼顧微弱心音雜音與心電波形采集需求。

3、信號隔離降噪處理

心電極易受振動噪聲干擾，心音傳感器易引入工頻噪聲。兩路前端分別配置獨立濾波電路，心電側重抑制50Hz工頻干擾，心音通道保留10～200Hz有效頻段。增加模擬隔離電路，阻斷通道間地環路噪聲；同步采集時遠離電機、無線模塊等干擾源，降低噪聲疊加。

4、時序校正算法處理

采集原始數據后，依靠QRS波作為同步基準。定位心電QRS特征點，匹配心音第一心音S1位置，自動計算并補償固定時延。針對硬件固有傳輸延遲，提前標定時延參數，軟件層面完成波形校準；避免單純依靠硬件同步，采用軟硬件結合方式提升對齊精度。

5、現場采集操作要點

傳感器點位分開布置，心電電極放置四肢及胸前標準位置，心音傳感器固定于瓣膜聽診區域，兩者不要近距離緊貼。線纜分開排布，防止運動時線纜摩擦產生同步偽影。采集前期靜置預熱設備，待信號基線穩定后再啟動同步記錄，提升同步采集穩定性。

軟硬件協同管控時序、噪聲、采集參數，實現心音傳感器與心電信號高精度同步采集，為心肺聯合分析提供可靠數據支撐。
