電動比例調節閥依靠模擬信號實現連續調節，接線是保障閥門正常工作的基礎環節。現場調試過程中，接線錯誤極易造成閥位不準、閥門不動作、無反饋輸出、調節紊亂等各類故障，很多問題會被誤判為閥體或執行機構損壞。掌握接線錯誤對應的故障現象，能夠快速定位問題，減少不必要的器件更換，提升現場調試效率。

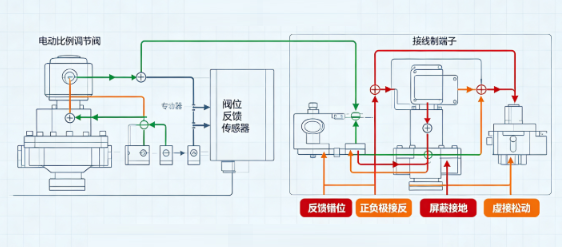

1、信號正負極接反故障
4?20mA模擬信號正負極接反，調節閥會出現完全不動作，部分型號執行器反饋信號異常。即便控制器輸出調節指令，閥桿也無位移變化，儀表端讀取不到有效閥位反饋數值。核對信號端子標識，調換正負極接線，重新上電即可恢復調節功能，避免長時間反接造成內部電路板損傷。
2、電源與信號回路混接

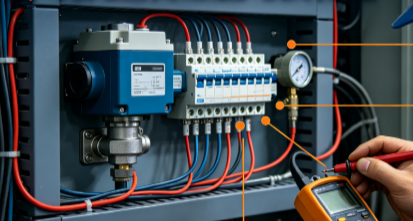

供電電源線誤接入信號端子是危險性較高的接線錯誤，高壓電源串入信號回路，會直接燒毀執行器內部信號板，出現閥門無響應、主板燒毀。施工階段嚴格區分電源端子與信號端子，禁止電源線和信號線混接，接線完成后先不通電，使用萬用表測量各端子電壓，確認無誤再上電調試。
3、閥位反饋接線錯位
閥位反饋線接錯端子，會出現閥位顯示和實際開度不一致，反饋數值固定不變或者跳變?？刂破黠@示全開，實際閥門處于關位，造成工藝誤調節。對照設備端子圖核對反饋接線，檢查屏蔽層單端接地，消除干擾，完成后做全行程校驗，保證閥位反饋與實際開度同步。
4、屏蔽線接地處理不當
屏蔽線纜兩端接地、屏蔽層搭接到動力回路，會引入干擾信號，調節閥出現無規律抖動、閥位漂移。屏蔽層只做單端接地，另一端懸空，不要和強電線纜同管敷設，分開走線，降低電磁干擾對調節信號的影響。
5、公共端端子虛接錯接
公共端接錯或者端子松動虛接，表現為閥門調節間斷性失靈，時動時不動。緊固接線端子，對照說明書核對公共端，接線完畢后開展全行程測試，觀察閥門全程動作、反饋輸出是否穩定。
