工業現場變頻器、接觸器、高頻設備密集，電磁干擾嚴重影響伺服驅動器正常工作，經常出現定位漂移、信號抖動、隨機報警、通訊中斷等問題。大部分伺服干擾故障并非設備損壞，而是布線不規范、屏蔽接地不到位導致。掌握伺服電機驅動器電磁干擾屏蔽布線要點，可有效抑制電磁干擾，提升伺服驅動器運行穩定性，減少設備隱性故障。

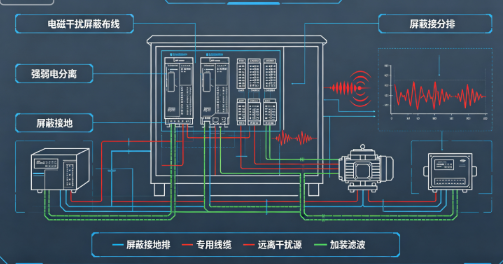

1、強弱電分離布線，杜絕交叉干擾
伺服動力線屬于強電高頻線路，編碼器信號線、通訊線屬于弱電信號線，兩類線纜嚴禁同管、同槽鋪設。布線時保持安全間距，避免平行走線交叉疊加，從源頭降低電磁耦合干擾，保護伺服驅動器信號采集精準度。

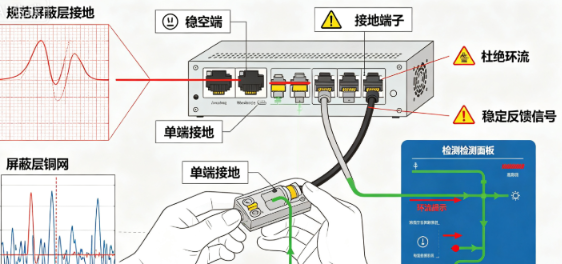

2、規范屏蔽層接地，優化抗干擾能力
屏蔽線接地是抗干擾的核心步驟。伺服編碼器線、通訊屏蔽線需遵循單端接地原則，屏蔽層一端接驅動器接地端子，另一端懸空，杜絕雙端接地產生環流干擾。保證接地電阻達標，有效過濾高頻雜波，穩定伺服驅動器反饋信號。

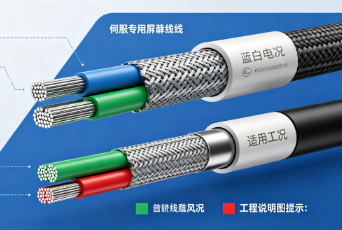

3、專用線纜選型，適配伺服工況
杜絕使用普通電線替代伺服專用屏蔽線纜。高速運動設備需選用高柔性屏蔽拖鏈線纜，保證屏蔽網致密、線芯抗氧化。劣質線纜屏蔽效果差、易老化，極易造成間歇性干擾報錯，影響伺服驅動器精準運行。
4、優化柜內布局，遠離干擾源
伺服驅動器安裝位置需遠離變頻器、繼電器、開關電源等高頻干擾設備，避免熱源與電磁集中區域。柜內走線整齊規整，信號線縮短布線距離，減少線路受干擾面積，大幅降低信號失真、數據跳變概率。
5、加裝濾波器件，強化抗干擾性能
干擾嚴重的復雜工況，可在輸入端加裝濾波器、磁環。通過輔助電氣配件吸收高頻諧波，抑制脈沖干擾，全方位保護伺服系統，徹底解決電磁干擾導致的抖動、錯位、隨機報警問題。
