工業自動化現場電磁環境復雜，變頻器、接觸器、高頻設備密集工作，極易產生雜波干擾，導致伺服驅動器出現定位漂移、脈沖丟失、隨機報警、通訊不穩等問題。多數伺服干擾故障并非設備硬件損壞，而是接地不規范、布線不合理造成。掌握伺服電機驅動器接地布線抗干擾技巧，可從源頭抑制電磁干擾，顯著提升伺服驅動器運行精度與穩定性。

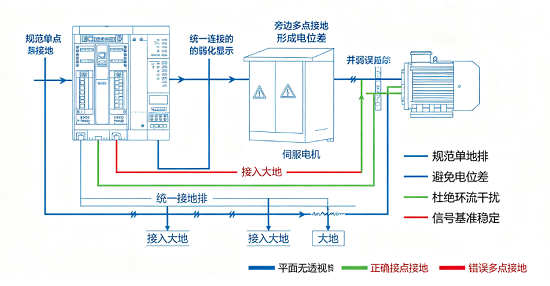

1、規范單點接地，杜絕環流干擾

接地是伺服抗干擾的核心。伺服驅動器系統必須采用單點接地方式，避免多點接地形成電位差，產生接地環流干擾。驅動器、電機、控制柜地線統一匯聚至接地排，再接入大地，有效杜絕雜波串?dāng)_，保證伺服信號基準穩定。

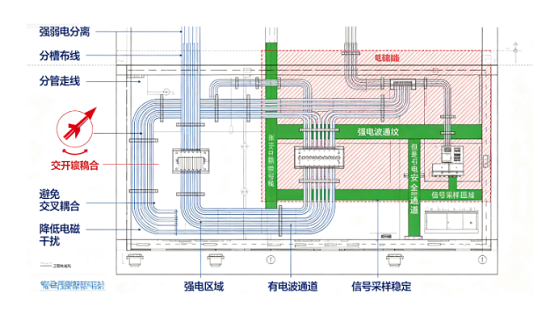

2、強弱電分離，避免交叉耦合

伺服動力高壓線與編碼器、脈沖信號線等弱電控制線必須分槽、分管布線，禁止平行緊貼走線。強電高頻輻射會直接干擾弱電信號，造成伺服驅動器數據采樣失真。合理分隔線路，可大幅降低電磁耦合干擾概率。

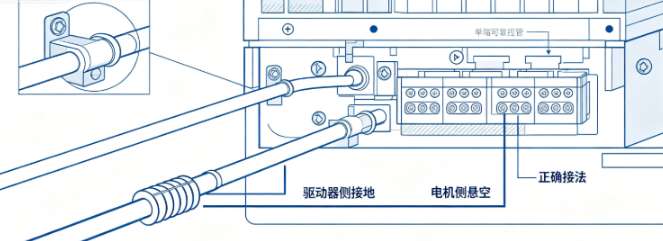

3、屏蔽層正確接地，強化濾波效果

伺服屏蔽線纜接地嚴禁兩端接地，遵循“單端接地”原則，屏蔽層僅在驅動器側可靠接地，電機側懸空處理。完整屏蔽結構能夠有效隔絕外部電磁輻射，保護脈沖信號、編碼器信號穩定，避免伺服驅動器出現間歇性故障。

4、縮短布線距離，減少干擾面積

信號線布線過長、線路雜亂，會增大受干擾面積，極易拾取工業雜波。布線時盡量精簡走線、縮短線路長度，規整柜內線路布局，減少線路纏繞與冗余走線，從結構上提升伺服驅動器抗干擾能力。

5、機身可靠接地，降低高頻噪點

伺服電機機身、驅動器外殼必須牢固接地，杜絕懸浮接地。外殼接地可快速泄放靜電與高頻干擾電流，降低設備噪點信號，避免靜電積累引發的抖動、報錯，長效保障伺服驅動器精準運行。
