工業自動化管路系統中，安裝質量直接決定閥門后期運行穩定性，氣動薄膜單座調節閥屬于高精度流量控制設備，安裝工序出現失誤，極易引發閥桿卡滯、填料泄漏、調節卡頓、內漏超標等一系列故障。嚴格把控安裝各個環節，遵循標準化施工要點，能夠有效降低后期故障概率，保障流量調節長期平穩運行。

1、確認閥體流向與介質方向一致

閥體表面一般都會標注介質流向箭頭，安裝時必須保證管路流體方向與箭頭保持統一。反向安裝不僅調節精度大幅下降，高壓差工況還會沖擊閥芯密封面，造成閥芯松動、密封副沖蝕損傷。進場開箱先核對型號參數，流向確認無誤之后再進行吊裝就位。

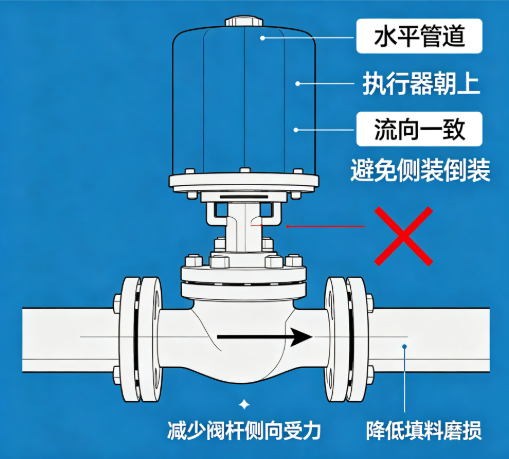

2、優先選用垂直正裝，執行器朝上

常規工況建議調節閥垂直安裝在水平管道之上，氣動薄膜執行機構豎直向上。如果現場空間受限必須側裝或者倒裝，閥桿自重會產生側向彎矩，增大填料部位磨損，容易出現閥桿卡頓、填料滲漏。特殊傾斜安裝時，需要增設獨立支架對閥體或者執行機構進行承重支撐。

3、預留充足檢修操作空間

調節閥兩側、上方執行機構位置，應當預留拆裝、檢修、更換膜片與閥芯的操作距離。不要緊貼墻體、鋼架或者其他設備，后期檢修拆卸螺栓、吊出閥體時不會受到空間阻礙。高溫工況還要預留隔熱防護間距，避免高溫輻射烘烤上部薄膜執行器，加速膜片老化。

4、做好前后管路支撐，減少管道應力

調節閥不能作為管道承重支點，上下游管道必須加裝支架。管道熱脹冷縮產生的拉應力、扭曲應力傳導到閥體，容易造成閥體變形、閥桿偏移卡滯。安裝法蘭時法蘭面保持平行，螺栓對角均勻鎖緊，禁止強行對口，防止閥體受到額外外力。

5、配套附件與調試驗收

氣源管路、閥門定位器、過濾器減壓閥等附件布線整齊，氣管無彎折擠壓。安裝結束后，管道吹掃必須在調節閥投入運行之前完成，避免焊渣雜質沖進閥體劃傷閥芯閥座。完成全行程動作測試和氣密性檢查，確認無卡頓、無泄漏，才可投入工況運行。
