在工業流體控制系統內，氣動薄膜調節閥是實現流量、壓力調節的關鍵自控設備。安裝施工是否標準，直接影響后期流量控制精度、設備使用壽命。很多后期出現的閥桿卡頓、漏氣、調節不穩等故障，根源都來自前期安裝不規范、管路布置不合理。嚴格遵守現場安裝規范，避開各類配管禁忌，能夠從源頭降低調節閥故障發生率。

1、閥門流向與安裝姿態規范

安裝前核對閥體箭頭標識，介質流向必須與箭頭方向保持一致，禁止反向安裝。常規工況優先選擇垂直安裝，執行機構豎直朝上；若受場地限制需要側裝、倒裝，必須增設閥桿支撐托架，防止閥體自重造成閥桿彎曲變形。安裝位置預留充足檢修空間，方便后期拆卸膜片、調校定位器。

2、管路前后配套部件安裝要求

調節閥上游管路建議安裝切斷球閥，下游配置旁路管道，檢修時可切換旁路，不用整條生產線停機。閥前加裝過濾器，攔截介質內固體雜質，避免顆粒進入閥芯造成卡阻。高溫工況下，閥門與管道之間加裝膨脹節，抵消熱脹冷縮帶來的管道應力，應力傳導至閥體極易破壞內部配件，引發流量調節異常。

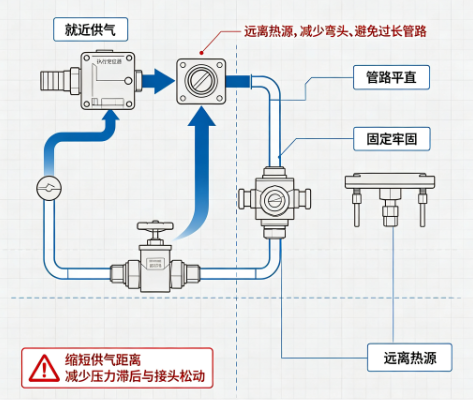

3、氣源管線敷設安裝要點

連接執行機構與定位器的氣源氣管，管路長度不宜過長，氣管走向盡量平直，減少多余彎頭。氣源管線遠離高溫?zé)嵩础⒄駝觿×业脑O(shè)備，氣管固定牢固，避免長期震動造成接頭松動漏氣。氣源過濾減壓閥盡量就近安裝，縮短供氣距離，保障供氣壓力穩定，減少信號滯后現象。

4、信號線纜布線施工規范

帶智能定位器的調節閥，4?20mA信號電纜單獨走線，遠離大功率電機、變頻器等強電磁設備，避免信號受到干擾，造成流量震蕩波動。線纜做好屏蔽接地處理，接線端子緊固，做好防水防護，露天環境加裝接線保護盒，防止雨水侵蝕電路板。

5、必須避開的配管禁忌

嚴禁將調節閥當作承重支點，管道重量不能壓在閥體之上；禁止在閥門兩側直接進行焊接作業，高溫容易燙傷內部膜片、密封填料；不可將調節閥安裝在管路最低洼處，介質沉淀物長期淤積閥體內部，會加速閥芯磨損。安裝完成后先進行空載調試，檢查閥門零點、行程無誤，再通入介質帶負荷運行。
