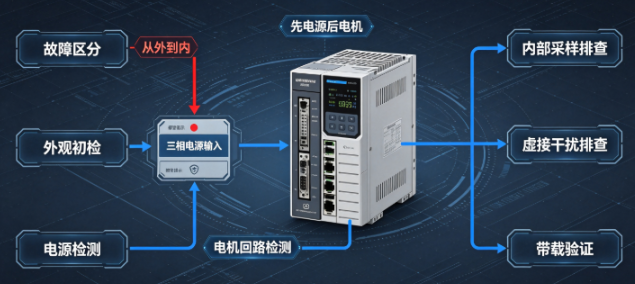

伺服報三相缺相是現場高頻電氣故障，分為電機動力缺相、輸入電源缺相、內部模塊采樣異常三類，直接出現過流、抖動、停機報警。按從外到內、先電源后電機再硬件的順序分步排查，快速定位缺相根源。

1、故障區分與基礎外觀初檢

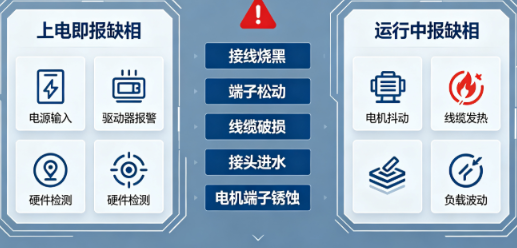

先區分上電即報缺相、運行中才報缺相兩種工況。斷電后肉眼檢查：進線空開、接線端子有無燒黑、松動、氧化；伺服UVW動力線纜外皮破損、接頭進水；電機接線盒內部端子銹蝕、斷線；驅動器功率端子有無虛接。記錄故障觸發條件，縮小排查范圍。

2、主輸入電源三相供電檢測

使用萬用表交流檔測量驅動器L1/L2/L3三相進線電壓，兩兩之間電壓需均衡，壓差不超過5%。若某兩相無電壓，排查前端空開、接觸器觸點、保險絲是否單相熔斷；接觸器觸點燒蝕、接線松動是輸入缺相高發原因。同時檢測零線、地線是否干擾三相平衡。

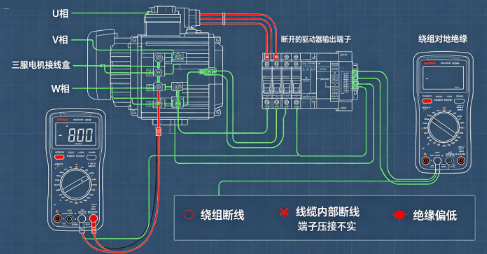

3、伺服輸出UVW電機回路檢測

斷開驅動器與電機動力線，分兩步檢測：

（1）通斷檔測量電機側UVW三相繞組，三相阻值應基本一致，若一相無窮大為電機繞組斷線；

（2）兆歐表測繞組對地絕緣，絕緣偏低代表繞組對地漏電；

（3）單獨測量線纜兩端通斷，排查線纜內部斷線、端子壓接不實導致的隱性缺相。

4、驅動器內部硬件采樣故障排查

電源、電機線路全部正常仍報缺相，判定驅動器內部故障：

（1）功率IGBT單相損壞、驅動板光耦失效，輸出缺相；

（2）三相電流采樣霍爾傳感器偏移、損壞，誤報缺相；

（3）母線濾波電容老化導致三相輸出不平衡。

（4）可更換同型號驅動器交叉測試，確認是否本體硬件損壞。

5、干擾與隱性虛接隱患排查

部分缺相報警無明顯斷線，為隱性虛接：端子螺絲未擰緊、振動導致時通時斷；動力線纜長期彎折內部銅絲半斷。另外強干擾會造成采樣信號失真，誤觸發缺相報警，重新規范動力線屏蔽接地、分開強弱電走線，消除干擾誤報。

6、整改后空載帶載驗證

修復后空載上電，低速點動觀察無報警；運行中用鉗形表測三相輸出電流，三相電流均衡無明顯偏差。連續半小時滿載運行，不再彈出缺相故障代碼，保存調試記錄，定期緊固動力接線端子預防復發。
