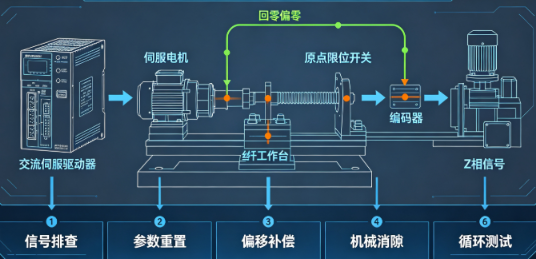

自動化設備長期往復運行后，經常出現原點偏移、回零不準、加工尺寸漂移等問題，多數由交流伺服驅動器原點信號異常、機械間隙、參數設置錯誤引發。若不及時校正原點位置，會直接降低產品合格率。下面分享標準化原點偏移校正實操方法，從信號排查、參數調整、機械校準多維度處理，穩定設備重復定位精度。

1、排查原點信號硬件，消除基礎偏移誘因

開展交流伺服驅動器原點偏移校正前，先檢查原點感應開關、Z相編碼器信號。限位開關松動、信號線破皮干擾、屏蔽接地不良，都會造成原點觸發點位偏移。使用萬用表檢測線路通斷，重新固定感應開關安裝位置，信號線單端接地減少干擾，保障原點信號穩定輸出。

2、伺服原點參數重置，修正坐標基準

進入交流伺服驅動器位置參數組，清零原點偏移補償值，恢復原點回歸基礎模式。根據編碼器類型選擇Z相回零、限位回零模式，合理設置原點搜索速度、爬行速度。速度過快容易錯過原點信號，產生固定偏移；低速爬行模式可精準捕捉原點觸發信號，從參數層面縮小原點誤差。

3、設置原點偏移補償參數，精準微調坐標

單次微小原點偏移可直接使用驅動器原點偏移補償功能。手動移動軸至標準原點位置，讀取當前脈沖數值，將差值填入原點補償參數。每次修改補償值后執行一次回零測試，逐步微調數值，避免補償過量反向偏移，這是高效的原點偏移校正實操方法。

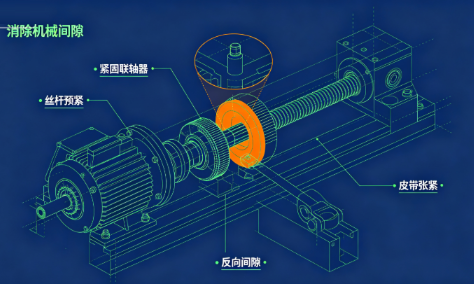

4、消除機械間隙，根治持續性原點漂移

聯軸器松動、絲桿間隙、導軌卡頓會導致每次回零偏移量不一致。停機緊固傳動部件，調整絲桿預緊力消除反向間隙；皮帶傳動設備收緊皮帶，減少傳動間隙帶來的位置誤差。機械結構達標后，再重新執行交流伺服驅動器原點回歸校準，偏移問題不易反復。

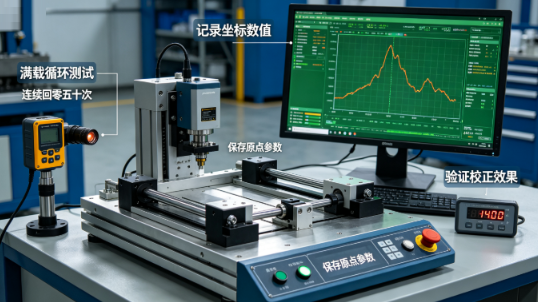

5、滿載循環測試，固化校正參數

全部校正操作完成后，帶載連續往復回零五十次，記錄每次原點坐標數值。若偏移量穩定在誤差范圍內，保存交流伺服驅動器全部原點參數；仍存在漂移則重新檢測編碼器Z相信號與原點開關，再次執行全套原點偏移校正流程。
