電流總是產生與電流量成正比的磁場，因此可以使用各種傳感器來測量這個磁場，從而測量電流。 現在讓我們來看看一些最常見的電流傳感器和轉換器，它們的基本工作原理，以及如何最好地使用它們。

　霍爾效應傳感器測量

　霍爾效應傳感器原則上通過測量磁場來工作。當電流流過導體時，電子沿直線運動。然而，當這個導體暴露在磁場中時，洛倫茲力會作用在它上面，電子的路徑就會彎曲。

　此外，當電子被推到導體的一側而不是另一側時，會在導體的兩側之間產生電位差?；魻栍^察到這種電位差與磁場強度成正比。在導體兩側（或平面）之間測量的這種電位電壓差稱為霍爾電壓。

　霍爾效應已被數千種應用采用，包括接近開關、電機速度控制電路、轉速計、LVDT傳感器，甚至用作汽車中的燃油油位傳感器。但將重點關注其在電流傳感器方面的應用。

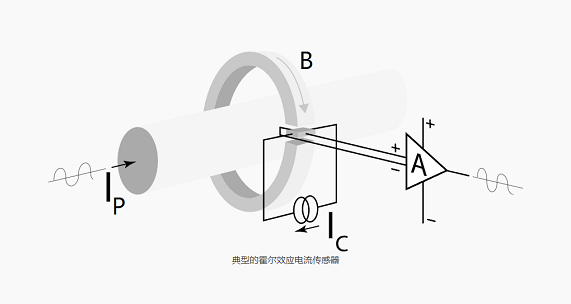

　霍爾效應電流鉗通過將導體穿過其開芯來工作。因此，它們提供了一種非接觸式測量交流和直流電流的方法。它們只需要很少的電源，因此可以直接從帶有DSUB9連接器的SIRIUS前置放大器供電。不需要額外的電源。

　它們不如磁通門電流鉗或零磁通傳感器準確，但它們提供了更寬的測量范圍。霍爾效應傳感器有開環和閉環兩種。閉環傳感器增加了補償繞組并增強了板載信號調理，使其比開環同級傳感器更準確。
