波形發生器多頻段切換是設備跨低頻、中頻、高頻測試的常用操作，盲目切換極易出現波形畸變、幅值跳變、輸出截止等故障，依托參數預設置、檔位規律切換、阻抗同步調整、邊沿修正、空載預檢五項技巧，實現跨頻段平穩切換輸出，保障測試連續性。

1.切換前提前預置基礎參數

更換頻段前先將輸出幅值下調至額定量程一半以內，避免跨頻段瞬間滿幅輸出造成末級功放飽和失真。固定直流偏置數值，偏置參數隨頻段變化容易出現電平偏移，導致波形上下削波。關閉掃頻、調制、burst脈沖序列等附加功能，多余功能模塊在頻段跳轉時會改變內部分頻時鐘，引發頻率漂移。低頻轉高頻時預先查看儀器各頻段上限指標，不超出本機標稱帶寬，從源頭規避參數超限故障。

2.遵循由低到高循序漸進切換

調試順序優先從低頻段起步，確認波形穩定后逐步向中高頻跳轉，禁止直接從最低頻段跳至極限高頻。大跨度跳頻時分段過渡，每次跨越一個頻段檔位，等待儀器內部分頻電路、鎖相環穩定后再繼續調整。高頻轉回低頻無需驟降參數，小幅下調頻率，防止內部DAC采樣切換過快出現雜波毛刺，脈沖波形跨頻段切換優先鎖定周期，再改動頻率參數。

3.同步更改輸出阻抗匹配檔位

低頻段普遍選用高阻輸出模式，中高頻、脈沖頻段統一切換50Ω輸出，每次切換頻段同步調整阻抗檔位，是避免幅值忽高忽低的關鍵。切換至射頻高頻頻段后，輸出端口搭配標準50Ω終端負載，線纜更換為同軸屏蔽短線；低頻測試可沿用普通導線，負載阻抗發生變動時同步增減匹配電阻，消除頻段切換帶來的信號反射與波形振鈴。

4.按需優化上升沿與濾波配置

低頻波形可開啟內部平滑濾波，優化波形細膩度；切換高頻、方波頻段立刻關閉機內低通濾波，防止高頻分量被濾除造成邊沿變緩?？珙l段后借助示波器觀測邊沿形態，邊沿異常時微調阻尼電阻，修正線路分布參數帶來的畸變。任意波形跨頻段使用時，提前更改采樣點數，高頻提升采樣率，低頻適度降低采樣，保證不同頻段波形還原度一致。

5.空載預檢后再接實際負載

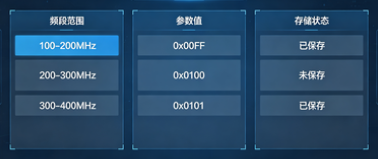

每次完成頻段切換，先空載開機運行數十秒，等待儀器時鐘與放大電路溫漂穩定，觀測空載波形無誤后再接入待測電路板。頻繁多頻段循環測試時，保持儀器不間斷通電，減少反復開關機帶來的器件參數波動。記錄常用頻段配套參數，存入儀器內存，后續切換直接一鍵調取，縮短調試耗時，提升測試效率。
