波形發生器精準復刻實測模擬信號多用于故障復現、電路板可靠性驗證，復刻偏差大多來自采樣精度、采樣速率、阻抗不匹配、后期參數調校失誤，依照采集預處理、高速采樣、波形編輯、輸出校準、負載實測五步操作，最大限度還原原始信號形態。

1、采集前端預處理與接線規范

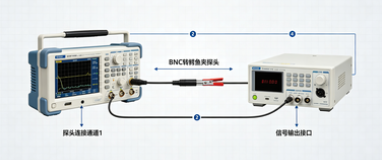

使用高精度示波器作為采集設備，被測信號輸出端串聯小阻值隔離電阻，防止測試時負載拉偏原始信號幅值。測試線纜統一采用50Ω屏蔽同軸導線，縮短走線長度，減少雜散電容引入波形畸變，測試點位單點共地，杜絕地環路噪聲混入原始波形。采集前清理線路干擾，遠離變頻器、開關電源等輻射源，信號幅值過大時接入衰減探頭，避免示波器輸入飽和造成采樣失真。

2、合理設置采樣參數抓取原始波形

遵循奈奎斯特采樣定理，采樣頻率設置為被測信號最高頻率的5至10倍，高頻瞬態脈沖適當提升采樣倍率，防止細節丟失。開啟示波器高分辨率采集模式，減少采樣量化誤差，完整捕捉毛刺、尖峰、邊沿突變等細微特征。采集完成后剔除異常干擾雜波片段，截取有效周期波形，存儲為CSV、arb等發生器兼容格式文件，規避無效噪聲影響復刻精度。

3、導入波形并精細化編輯修整

通過U盤或者上位機軟件將波形文件導入波形發生器，導入后對照原波形逐項核對周期、峰峰值、直流偏置三項基礎參數。波形出現零星雜波時使用軟件平滑功能小幅降噪，不可過度濾波造成原有毛刺丟失。多周期雜亂信號選取單周期標準波形，設置循環輸出模式，保證連續輸出和原始信號周期規律一致。

4、阻抗與輸出參數逐項校準

復刻輸出前匹配阻抗檔位，高頻信號選用50Ω輸出搭配對應負載，低頻弱信號切換高阻輸出。緩慢微調輸出幅值與直流偏移，借助示波器實時比對輸出波形和原信號，逐步修正幅值誤差。關閉儀器內部自動濾波、波形平滑功能，避免設備內置電路篡改波形細節，方波、脈沖信號重點核對上升沿、下降沿時序參數。

5、帶載復測完成最終優化

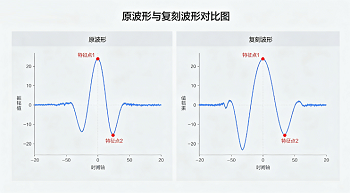

空載校準完畢后接入原被測電路作為負載，負載變化會改變回路電氣參數，容易造成復刻波形偏移。對比帶載輸出與原始實測波形，針對小幅偏差微調發生器輸出補償參數，反復迭代校準。常用復刻波形保存至儀器內部用戶內存，后續測試一鍵調用，省去重復采集調試步驟。
